راهنمای اتصال دهنده های فولادی ضد زنگ: پیچ های شش گوش، مهره ها، پیچ ها و واشرهای تخت توضیح داده شده است

چه هستند اتصال دهنده های فولادی ضد زنگ و چرا اهمیت دارند؟

اتصال دهنده های فولادی ضد زنگ اجزای مکانیکی هستند که برای اتصال، محکم کردن یا قرار دادن دو یا چند قطعه به یکدیگر استفاده می شوند. چیزی که آنها را از اتصال دهنده های فولاد کربنی متمایز می کند، ترکیب آنهاست - آنها حاوی حداقل 10.5٪ کروم هستند که با اکسیژن واکنش می دهد و یک لایه اکسید غیرفعال روی سطح تشکیل می دهد. این فیلم نامرئی به طور مداوم خود ترمیم می شود و به اتصال دهنده های فولادی ضد زنگ مقاومت استثنایی در برابر زنگ زدگی، خوردگی و لکه شدن در طیف وسیعی از محیط ها می دهد. چه در ساخت‌وسازهای دریایی، پردازش مواد غذایی، کارخانه‌های شیمیایی، معماری در فضای باز، یا کاربردهای روزمره خانگی کار می‌کنید، بست‌های فولادی ضدزنگ قابلیت اطمینان طولانی‌مدتی را ارائه می‌کنند که سایر مواد به سادگی نمی‌توانند با آن مطابقت کنند.

رایج ترین گریدهای مورد استفاده برای اتصال دهنده های فولادی ضد زنگ 304 و 316 هستند. گرید 304 برای کاربردهای عمومی از جمله ساخت و ساز داخلی، ماشین آلات و استفاده سبک در فضای باز مناسب است. گرید 316 حاوی مولیبدن است که مقاومت آن را در برابر کلریدها و آب شور افزایش می دهد و آن را به گزینه ای ارجح برای محیط های ساحلی، دریایی و شیمیایی تبدیل می کند. درک این درجه ها به شما کمک می کند بست مناسب را برای کار مناسب انتخاب کنید - تصمیمی که مستقیماً بر طول عمر و ایمنی مونتاژ شما تأثیر می گذارد.

پیچ های سر شش گوش از جنس استنلس استیل : ساختار، استانداردها و انتخاب

پیچ های سر شش گوش از جنس استنلس استیل که معمولاً به آنها پیچ شش گوش نیز گفته می شود، یکی از پرکاربردترین بست ها در محیط های صنعتی و ساختمانی است. آنها دارای یک سر شش وجهی هستند که امکان سفت شدن آسان با آچار یا سوکت، ساقه کامل یا نیمه رزوه ای را فراهم می کند و برای استفاده با یک مهره یا سوراخ رزوه ای طراحی شده اند. سر شش ضلعی سطح باربری بزرگی را فراهم می کند و گشتاور قابل توجهی را بدون آسیب رساندن به سر بست در خود جای می دهد، به همین دلیل است که پیچ های شش گوش برای اتصالات سازه ای با استحکام بالا انتخاب می شوند.

این پیچ ها بر اساس استانداردهای بین المللی مانند ISO 4014 (جزئی رزوه ای)، ISO 4017 (کاملا رزوه ای)، DIN 931 و DIN 933 ساخته می شوند. در آمریکای شمالی، ASME B18.2.1 بر پیچ های شش گوش سری اینچی حاکم است. هنگام انتخاب پیچ های شش گوش فولاد ضد زنگ، باید نوع رزوه (متریک یا امپریالیستی)، قطر، گام نخ و طول را در نظر بگیرید. پیچی که خیلی کوتاه است، نخ های کافی برای اتصال ایمن را درگیر نمی کند. یکی که بیش از حد طولانی است ممکن است به طور غیر ایمن بیرون بزند یا با اجزای مجاور تداخل ایجاد کند.

کاربردهای رایج پیچ های شش گوش فولادی ضد زنگ

• اتصالات فولادی سازه ای در پل ها و ساختمان های در معرض آب و هوا
• اتصالات عرشه دریایی، ساخت قایق و ساخت اسکله
• تجهیزات پردازش مواد غذایی و آشامیدنی که به شرایط بهداشتی نیاز دارند
• فلنج های لوله کشی کارخانه های شیمیایی و مخازن تحت فشار
• سیستم های HVAC و محفظه های مکانیکی در فضای باز

مهره های شش گوشه فولاد ضد زنگ و مهره های استاندارد: تفاوت ها و کاربردها

مهره های شش گوش از جنس استنلس استیل همتای استاندارد پیچ های شش گوش هستند. آنها دارای یک نخ داخلی و یک نمای بیرونی شش وجهی هستند که امکان سفت شدن با آچار را فراهم می کند. مهره های شش گوش که در انواع تمام قد (استاندارد) و نازک/جمد موجود است، مطابق با استانداردهای ISO 4032، ISO 4033، DIN 934 و سایر استانداردهای مشابه تولید می شوند. هنگامی که با یک پیچ شش گوش فولادی ضد زنگ جفت می شوند، یک اتصال پیچی کامل و مقاوم در برابر خوردگی مناسب برای شرایط سخت ایجاد می کنند.

فراتر از مهره شش گوش سنتی، مهره های فولادی ضد زنگ در چندین شکل تخصصی وجود دارند که هر کدام برای نیازهای عملکردی خاص مهندسی شده اند. مهره های قفلی درج نایلونی (معادل ISO 7042) از یک یقه نایلونی برای مقاومت در برابر شل شدن ناشی از لرزش استفاده می کنند - یک ویژگی مهم در کاربردهای خودرو و ماشین آلات. مهره های فلنج دارای یک فلنج واشر مانند یکپارچه هستند که بار را در سطح وسیع تری توزیع می کند و نیاز به واشر جداگانه را کاهش می دهد. مهره های درپوش (مهره بلوط) انتهای پیچ و مهره های باز را برای اهداف زیبایی شناختی و جلوگیری از آسیب به نخ می پوشانند. درک نوع مهره برای استفاده به اندازه انتخاب پیچ صحیح مهم است.

انواع مهره های فولادی ضد زنگ در یک نگاه

پیچ های فولادی ضد زنگ: انتخاب نوع سر و درایو مناسب

پیچ های فولادی ضد زنگ با پیچ و مهره ها تفاوت دارند زیرا معمولاً طوری طراحی می شوند که مستقیماً بدون نیاز به مهره در یک ماده رانده شوند. آنها در انواع بسیار زیادی از سبک ها و انواع درایو موجود هستند که هر کدام بسته به کاربرد، مزایای خاصی را ارائه می دهند. مهمترین تصمیم هنگام انتخاب پیچ های فولادی ضد زنگ، تطبیق سبک سر و نوع درایو با محیط نصب، نیاز بار و ظاهر دلخواه است.

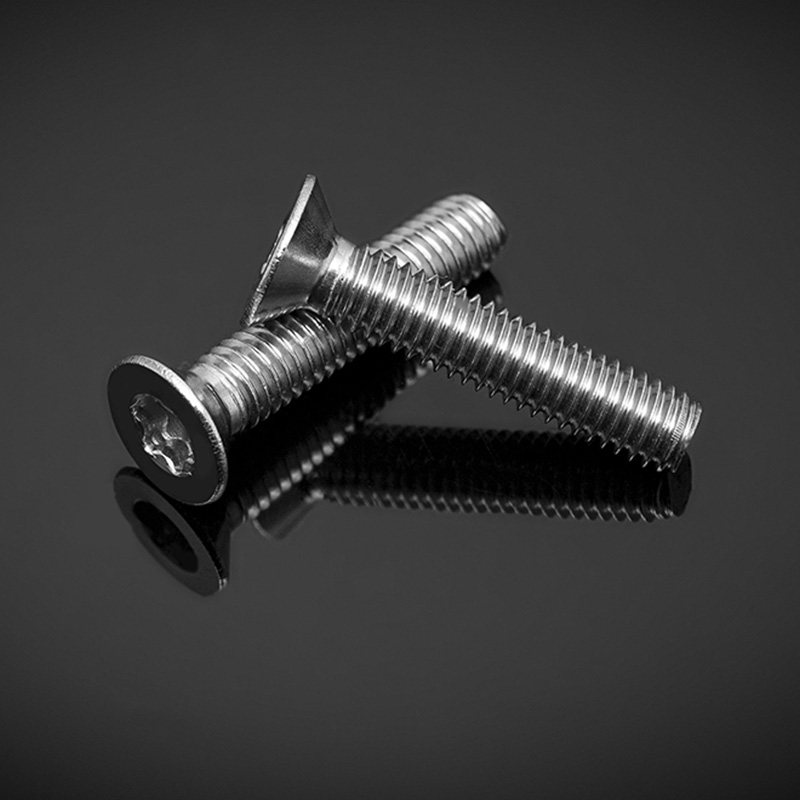

پیچ های سر تابه ای یک صفحه گرد با مشخصات پایین با سطح یاتاقان گسترده ارائه می دهند که آنها را برای کارهای مونتاژ عمومی مناسب می کند. پیچ‌های متلاشی (سر تخت) همسطح با سطح مواد قرار می‌گیرند - برای کاربردهایی که سرهای بیرون زده خطرات ایمنی ایجاد می‌کنند یا با قطعات متحرک تداخل می‌کنند ضروری است. پیچ های سر خرپایی دارای یک سر بسیار عریض و کم حاشیه برای استفاده در مواد نازک یا نرم هستند. برای کاربردهای چوبی در فضای باز، پیچ‌های فولادی ضد زنگ با سر باگ معمولاً برای بستن عرشه، سایدینگ و حصار استفاده می‌شوند، زیرا مواد سطح را بدون ترک خوردن محکم می‌کشند.

انواع درایو و زمان استفاده از آنها

• فیلیپس (PH): رایج ترین نوع درایو در سراسر جهان. استفاده آسان با ابزارهای برقی اما مستعد لغزش (لغزش) تحت گشتاور بالا است.
• شکاف دار: طراحی ساده تک شیار. در کاربردهای با گشتاور کم، دقیق و تعمیر و نگهداری ماشین آلات قدیمی تر ترجیح داده می شود.
• Torx (TX / Star): درایو ستاره شش نقطه ای با انتقال گشتاور عالی و حداقل بادامک. ایده آل برای مونتاژ/جداسازی با استحکام بالا یا مکرر.
• پوزیدریو (PZ): یک طراحی فیلیپس بهبود یافته که تعامل بیت بهتری را ارائه می دهد. استاندارد در ساخت و ساز و نازک کاری اروپایی.
• سوکت هگز (آلن): درایو هگز داخلی برای استفاده با کلیدهای آلن یا بیت های هگز. رایج در ماشین آلات، مبلمان، و کاربردهای بست پنهان.

یک نکته مهم هنگام استفاده از پیچ های فولادی ضد زنگ: گاز گرفتن یک خطر واقعی است. گالینگ زمانی اتفاق می افتد که رزوه های پیچ و مهره فولادی ضد زنگ به دلیل اصطکاک و گرمای ایجاد شده در حین سفت شدن به هم چسبیده و جداسازی قطعات بدون شکستن بست را تقریبا غیرممکن می کند. برای جلوگیری از تهوع، همیشه از یک روان کننده ضد گیر استفاده کنید یا از بست هایی از درجه های مختلف فولاد ضد زنگ استفاده کنید (مثلاً یک پیچ 316 با یک مهره 304). کاهش سرعت سفت کردن نیز به طور قابل توجهی خطر صفراوی را کاهش می دهد.

واشرهای تخت فولاد ضد زنگ: توزیع بار و محافظت از سطح

واشر تخت فولاد ضد زنگ یک صفحه نازک و دیسکی شکل با سوراخ مرکزی است که به اندازه روی یک پیچ یا ساقه پیچ قرار می گیرد. در حالی که ممکن است یک وسیله جانبی جزئی به نظر برسد، نقش آن در یک مفصل بسته شده از نظر عملکردی مهم است. واشرهای تخت بار گیره یک مهره یا سر پیچ را روی سطح بزرگتری توزیع می‌کنند که از کشیدن بست از مواد نرم‌تر جلوگیری می‌کند و آسیب سطح را بر روی قسمت گیره‌دار کاهش می‌دهد. این امر مخصوصاً هنگام اتصال به چوب، پلاستیک، آلومینیوم یا سایر موادی که نرم تر از فولاد ضد زنگ هستند، مهم است.

واشرهای تخت از جنس استنلس استیل نیز از پوشش سطح مواد متصل شده محافظت می کنند. هنگامی که یک مهره یا سر پیچ مستقیماً روی یک سطح رنگ شده یا صیقلی می چرخد، باعث خراش و خراش می شود. واشر صاف بین سر بست و سطح این آسیب را از بین می برد. در کاربردهای الکتریکی، واشر همچنین به عنوان یک شکاف عایق در هنگام استفاده با واشرهای نایلونی یا لاستیکی در زیر آن عمل می کند. واشرهای تخت استاندارد ضد زنگ با استانداردهای DIN 125A، ISO 7089 و ISO 7090 (با پخ)، با اندازه‌های مختلف از M2 تا M64 در اندازه‌های متریک و معادل امپریال تولید می‌شوند.

زمان استفاده از واشرهای تخت

• هنگام اتصال به چوب، کامپوزیت یا فلزات نرم، زیر سر پیچ و مهره قرار بگیرید
• در سوراخ‌های بزرگ یا شکاف‌دار که در غیر این صورت سر پیچ از آن عبور می‌کرد
• برای محافظت از سطوح صیقلی یا رنگ شده از آسیب تماس در حین سفت کردن
• در ترکیب با واشرهای فنری (قفلی) برای ایجاد سطح نشیمنگاهی صاف برای واشر قفلی
• در اتصالات لوله فلنجی برای ایجاد یک جای واشر یکنواخت در سراسر صفحه فلنج

نحوه تطبیق اجزای بست فولادی ضد زنگ برای یک مونتاژ کامل

انتخاب تک تک اجزای بست تنها نیمی از کار است - مونتاژ صحیح آنها در یک اتصال کامل و قابل اعتماد مستلزم مطابقت با درجه پیچ، درجه مهره، اندازه واشر و آماده سازی سطح است. عدم تطابق در هر یک از این عناصر می تواند منجر به شکست مفصل، خوردگی یا مشکل در طول تعمیر و نگهداری شود. دستورالعمل های عملی زیر به شما کمک می کند تا اطمینان حاصل کنید که مجموعه های اتصال دهنده های فولادی ضد زنگ شما در طول عمر مفید خود همانطور که در نظر گرفته شده است عمل می کنند.

ابتدا درجه تمام اجزا را مطابقت دهید. اگر از پیچ شش گوش فولادی ضد زنگ 316 استفاده می کنید، از مهره ها و واشرهای فولادی ضد زنگ 316 استفاده کنید. اختلاط گریدها لزوماً باعث خرابی فوری نمی شود، اما می تواند اختلاف پتانسیل گالوانیکی یا مقاومت در برابر خوردگی ناسازگار ایجاد کند که در طول زمان اتصال را ضعیف می کند. دوم، سازگاری رزوه را بررسی کنید: هم پیچ و هم مهره باید از استاندارد رزوه یکسانی (متریک یا UNC/UNF امپریال) و گام یکسان استفاده کنند. یک پیچ متریک M10 با گام 1.5 میلی متری به مهره ای با مشخصات یکسان نیاز دارد - رزوه زنی متقاطع با مهره نادرست هر دو جزء را از بین می برد.

سوم، اندازه واشر تخت خود را به درستی اندازه بگیرید. قطر داخلی واشر باید آنقدر بزرگ باشد که بدون بازی بیش از حد از روی ساقه پیچ عبور کند، در حالی که قطر بیرونی باید برای بار توزیع شده مناسب باشد. واشرهای استاندارد DIN 125 برای اکثر کاربردها مناسب هستند، اما کاربردهای سنگین یا ساختاری ممکن است به واشرهای سری بزرگ با قطر بیرونی بسیار بزرگتر نیاز داشته باشند. در نهایت، همیشه گشتاور صحیح را با استفاده از یک آچار گشتاور مدرج اعمال کنید - سفت شدن بیش از حد بست های فولادی ضد زنگ خطر داغ شدن و کنده شدن نخ را به همراه دارد، در حالی که سفت شدن کم باعث شل شدن تحت بارهای ارتعاشی یا دینامیکی می شود.

مقایسه درجات بست فولادی ضد زنگ: 304 در مقابل 316 در مقابل A2 در مقابل A4

تعیین درجه برای اتصال دهنده های فولاد ضد زنگ می تواند گیج کننده باشد، به ویژه به این دلیل که یک ماده با نام های مختلف در استانداردهای مختلف ذکر می شود. استاندارد ISO 3506 اتصال دهنده های فولادی ضد زنگ را به عنوان A2 (معادل 304) و A4 (معادل 316) طبقه بندی می کند که دارای کلاس های 50، 70 و 80 است که سطوح مقاومت کششی را نشان می دهد. استانداردهای آمریکایی معمولاً مستقیماً به گریدهای آلیاژ AISI (304، 316) اشاره می کنند. درک این معادلات از خطاهای مشخصات پرهزینه جلوگیری می کند.

برای اکثر کاربردهای ساختمانی تجاری و مهندسی عمومی، بست های A2-70 (304) تعادل عالی مقاومت در برابر خوردگی، استحکام و مقرون به صرفه بودن را ارائه می دهند. در محیط‌هایی که در معرض آب شور هستند، مواد شیمیایی اسیدی یا آب کلردار - مانند محیط اطراف استخر، سکوهای دریایی، یا کارخانه‌های داروسازی - همیشه باید A4-70 یا A4-80 (316) مشخص شود. استفاده از اتصال دهنده های A2 در محیط های کلرید سنگین منجر به خوردگی حفره ای و در نهایت خرابی اتصال می شود، صرف نظر از اینکه اجزا چقدر خوب مونتاژ شده اند.

تعمیر و نگهداری و بازرسی مجموعه های بست فولادی ضد زنگ

یکی از مزایای اتصال دهنده های فولادی ضد زنگ، نیاز به نگهداری پایین آنها در مقایسه با جایگزین های فولاد کربنی آبکاری شده یا رنگ شده است. با این حال، "تعمیر کم" به معنای "تعمیر و نگهداری صفر" نیست. بازرسی دوره ای به ویژه در کاربردهای سازه ای، ایمنی حیاتی یا با ارتعاش بالا ضروری است. بازرسی بصری باید به دنبال نشانه هایی از زنگ زدگی سطح (که می تواند نشان دهنده آلودگی ابزارهای فولاد کربنی نزدیک یا ذرات جاسازی شده در سطح باشد)، خوردگی شکاف در اتصالات محکم، و هرگونه ترک یا تغییر شکل قابل مشاهده در زیر سر پیچ یا مهره باشد.

اگر زنگ زدگی روی یک بست فولادی زنگ نزن ظاهر شود، اغلب به دلیل آلودگی آهن آزاد ناشی از ابزارهای فولاد کربنی، گرد و غبار سنگ زنی یا تماس با سطوح فولاد کربنی است. این را می توان با غیرفعال کردن برطرف کرد - تمیز کردن با محلول اسید سیتریک یا نیتریک که آلودگی آهن را از بین می برد و لایه اکسید محافظ را بازیابی می کند. برای مجموعه‌هایی که به‌طور دوره‌ای جدا می‌شوند، همیشه قبل از مونتاژ مجدد، رزوه‌ها را به‌دقت از نظر آسیب‌دیدگی بازرسی کنید و هر بست‌هایی را که نخ‌های تغییر شکل یا گرفتگی نشان می‌دهند، تعویض کنید. استفاده مجدد از بست های گال شده به طور چشمگیری خطر خرابی در حین کار و کندن نخ را افزایش می دهد.

بررسی گشتاور پس از دوره خدمات اولیه در کاربردهای مستعد ارتعاش توصیه می‌شود، زیرا بست‌های فولادی ضد زنگ می‌توانند در طول سرویس اولیه، آرامش جزئی (جاسازی) را در رابط مشترک تجربه کنند. گشتاور مجدد به مقدار مشخص شده پس از 24 تا 48 ساعت کارکرد، تضمین می کند که اتصال به درستی گیره باقی می ماند. برای تاسیسات دائمی که به طور منظم مورد بازرسی قرار نخواهند گرفت، از ترکیبات قفل کننده رزوه ای که برای فولاد ضد زنگ درجه بندی شده اند استفاده کنید یا روی ویژگی های قفل مکانیکی مانند مهره های با گشتاور غالب برای حفظ بار گیره در طولانی مدت سرمایه گذاری کنید.
